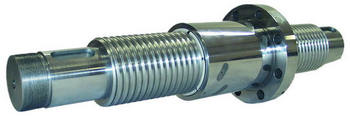

ШВП

Шарико-винтовая передача преобразовывает вращение в поступательное движение обеспечивая при этом линейное перемещение привода. Шарико-винтовые передачи позволяют создавать надежные и экономичные механизмы, а также повышают их производительность. ШВП активно применяется в промышленности, машиностроении и станкостроении.

Применение ШВП дает:

• высокую нагрузочную способность;
• плавность хода;
• большую долговечность;
• высокий КПД (порядка 85-90%);
• надежность при работе на высоких скоростях.

Возможна поставка различных ШВП: прецизионные и транспортные. Изготавление методом шлифовки резьбы. Диаметры от 8 до 125 мм, шаг от 1,5 до 50 мм, общей длиной до 11000 мм. Возможно изготовление типовых ШВП, так и по чертежам или эскизам заказчика. Возможна помощь в подборе ШВП по параметрам или подбор замены трапецеидальных передач на шариковые. Также возможна замена передачиностранного производства на идентичные или лучшего качества/точности.

Типоразмеры ШВП

ОМВ01 ШВП с предварительным натягом. Натяг создан и зафиксирован дифференциальным зубчатым зацеплением гаек с цилиндрическим фланцевым корпусом. Профиль резьбы — круглый. Применяется, преимущественно, в ремонтных целях.

ОМВ10, ОМВ15 ШВП с предварительным натягом. Натяг создан и зафиксирован дифференциальным зубчатым зацеплением гаек с призматическим корпусом. Профиль резьбы — круглый. Применяется, преимущественно, в ремонтных целях.

ОМВ 22 ШВП с предварительным натягом или зазором. Натяг обеспечивается селективно. Профиль резьбы — готическая арка. Применяется для обеспечения транспортных перемещений с озможностью установки фланца любой конфигурации при помощи прецизионной метрической резьбы.

ОМВ 25, ОМВ 30, ОМВ 35 ШВП с предварительным натягом. Натяг создан и зафиксирован дифференциальным зубчатым кольцом. Профиль резьбы — готическая арка. Применятся для обеспечения прецизионных перемещений.

ОМВ 40, ОМВ 45 ШВП с предварительным натягом или зазором. Натяг обеспечивается селективно. Профиль резьбы — готическая арка. Применятся для обеспечения прецизионных или транспортных перемещений.

ОМВ 50 ШВП с предварительным натягом. Натяг создан осевым смещением витков резьбы гаечной группы. Профиль резьбы — готическая арка. Применятся для обеспечения прецизионных перемещений.

ОМВ 55 Миниатюрные ШВП с предварительным натягом или зазором. Натяг обеспечивается селективно. Профиль резьбы — готическая арка. Применются для обеспечения прецизионных или транспортных перемещений.

ОМВ 60 Передачи скольжения. Профиль резьбы — трапецеидальный или специальный. Применются для обеспечения прецизионных или транспортных перемещений.

ОМВ 65 Многозаходная ШВП с предварительным натягом или зазором. Натяг обеспечивается селективно. Профиль резьбы — готическая арка. Применяется для обеспечения высоких скоростей прецизионных или транспортных перемещений.
