Калибры

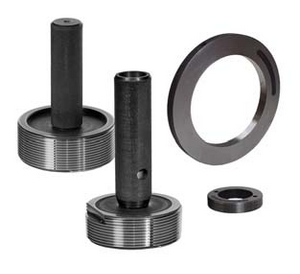

1. Калибры для контроля метрической резьбы.

Изготавливаются с профилем по ГОСТ 9150-81, основными размерами по ГОСТ 24705-81 и ГОСТ 24706-81 и допусками по ГОСТ 16093-81, ГОСТ 4608-81, ГОСТ 24834-81 и ГОСТ 11709-81.

Размеры калибров: от М80 до М425.

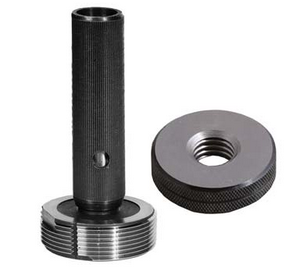

2. Калибры для контроля метрической конической резьбы.

Изготавливаются по ГОСТ 24475-80.

Конусность: 1:16.

Угол профиля: 60 градусов.

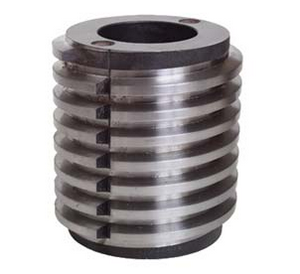

3. Калибры для контроля трапецеидальной резьбы.

Изготавливаются по ГОСТ 10071.

Диаметр: до 500 мм.

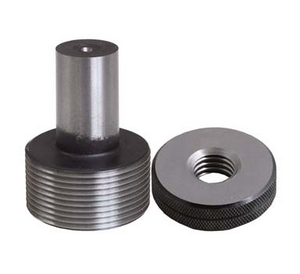

4. Калибры для контроля дюймовой резьбы.

Изготавливаются по ГОСТ 1623.

Размер: от 3/16 до 4 дюймов.

Угол профиля: 55 градусов.

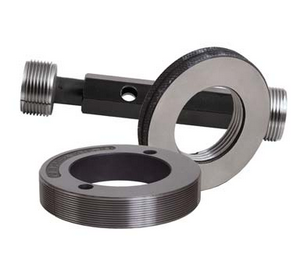

5. Калибры для контроля трубной цилиндрической резьбы.

Изготавливаются по ГОСТ 2533. Конструкция и основные размеры по ГОСТ 18922 и ГОСТ 18932.

Размер: от 1/16 до 6 дюймов.

Шаг резьбы (мм): 0,907; 1,337; 1,814; 2,309.

Угол профиля: 55 градусов.

Класс точности: А и Б.

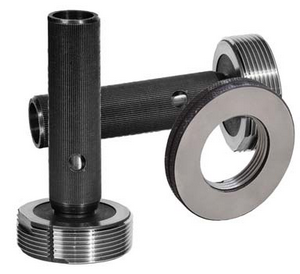

6. Калибры для контроля конической дюймовой резьбы.

Изготавливаются по ГОСТ 6485. Конструкция и основные размеры по ГОСТ 6111-52.

Размер: от 1/16 до 2 дюймов.

Конусность: 1:16.

Шаг резьбы (мм): 0,941; 1,411; 1,814; 2,209.

Угол профиля: 60 градусов.

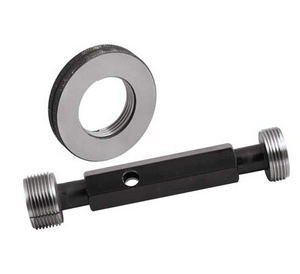

7. Калибры для контроля трубной конической резьбы.

Изготавливаются по ГОСТ 7157. Конструкция и основные размеры по ГОСТ 6211-81.

Размер: от 1/16 до 6 дюймов.

Конусность: 1:16.

Шаг резьбы (мм): 0,907; 1,337; 1,814; 2,309.

Угол профиля: 55 градусов.
